一、軟件平臺

1、在教師PC機上安裝系統管理軟件和數據庫系統，能實現網絡傳輸與管理、實驗數據計算、數據處理、數據分析等虛實一體綜合網絡管理智能化的數字電路實驗平臺。

2、在教師PC機上，安裝有無線通信天線及系統軟件實現無線通信的發送與接收，實驗真正意義上的虛實一體綜合網絡管理智能化的數字電路實驗平臺。

3、通過接線端口連線信息采集器，能對學生實驗平臺上的所有連線操作， 能自動識別，并且經通信接口傳輸給實驗管理上位機教師機。

4、具有上位機實驗管理與操作軟件，學生可以進行實驗人員的登錄、實驗課多種實驗電路的選擇、實驗操作連線結果的檢測與顯示等操作；

5、具有實驗電路正確完成提示等功能。

6、能夠自動識別和統計學生在整個實驗操作過程中連線錯誤的次數，為實驗課指導教師評判成績提供客觀依據。

7、上位機實驗管理與操作軟件，具有對實驗操作所用時間進行自動計時和顯示功能，以此判斷學生實驗操作的熟練程度，為實驗課指導教師評判成績提供客觀依據。

8、具有故障診斷功能，可以通過故障診斷界面和操作，對實驗操作平臺上的每一個連線檢測端口進行開路/短路檢測，及時發現設備的自身故障，以便設備的快捷維護與維修。

9、具有實驗電源控制功能，只有當實驗電路連接完全正確后方能上電開始實驗操作，避免因連線錯誤造成元器件燒毀。

10、能讓學生開展實驗操作比賽或實驗課結課考試。

11、能連接投影儀，開展觀摩教學活動。

12、能組成無線通信系統和網絡通信系統，使用一臺教師用PC機可對實驗室內多達64臺學生實驗平臺進行電路識別、錯線統計和電源控制等操作，節省資源。

13、可以根據用戶的具體要求，單獨制作，擴展性強。

14、在硬件實驗平臺和系統軟件管理這兩個平臺上不僅能完成教學大綱中規定的基本實驗和綜合實驗教學，還能給學生提供做電子設計竟賽的創新開放的實驗平臺。

二、硬件平臺

（一） 工作電源

1、交流電源輸入：AC220V±10%,50HZ。

2、直流工作電源輸出：工作電源DCV +5V/2A，均帶有短路保護，且電源帶有短路報警功能，帶有電源發光二極管指示。

3、直流檢測電源輸出：檢測電源DCV +5V/2A，均帶有短路保護，且電源帶有短路報警功能，通過無線通信系統控制該電源的工作狀態，帶有檢測發光二極管指示。

4、直流工作電源應急輸出：在學生實驗遇到特發事件時，能提供應急直流工作電源輸出，不影響學生正常進行實驗。

（二）實驗工作區

1、實驗平臺主板，采樣2mm厚雙面加工技術，美觀大方，堅固耐用。

★2、實驗操作用連線，采樣加粗注塑處理，不易折斷，經久耐用。

3、實驗電阻區：提供不少于55種不同阻值的電阻，阻值從1歐姆～2.2M。

4、實驗電容區：提供不少于22種不同容值的電容，容值從0.01UF～100UF。

5、實驗電源區：提供不少于+5V直流電源電路、-5V直流電源電路、可變可調直流電源電路、變壓器電路、整流電路、直流分壓電路。

6、提供發光二極管不少于6個，指示不同的工作狀態。

7、提供實驗電位器不少于12個，可變電阻值從100歐姆～100K。

8、提供不少于3個撥動開關插件、1個復位按鍵、1個繼電器模組電路。

9、提供有接觸可靠的324個灰色銅管插孔，可接插大小統一管腳的分立元器件，有電阻、電容、電感、二極管等電子元器件，供學生認識和實驗選用。

10、提供自鎖緊式涂金插孔、永不氧化，美觀漂亮接觸可靠耐用的DIP8座9個、DIP16座1個、和鎖緊式涂金頭實驗導線20根，插拔更方便，接觸更可靠，使用壽命更長。

11、能提供1個揚聲器、1個蜂鳴器讓學生將實驗結果和現象直觀聽覺感知出來。

12、提供接入不少于11種電位器：可調阻值從100歐姆～100K之間。

13、對多種振蕩器、單脈沖觸發器、邏輯筆的管座提供不少于8個。

14、提供5種電阻、4種電容、3種電位器、2種三極管等管座不少于33個。

15、提供讓學生做撥河比賽用的輸出管座不少于4個。

16、提供給學生實驗時聯接+5V的管座不少于10個。

17、提供給學生實驗時聯接GND的管座不少于13個。

18、提供能讓學生做不少于36個實驗的集成電路芯片一套。

19、在實驗平臺上，能開展的實驗電路靈活、多樣。

20、在實驗平臺上元器件分類能科學布局，能更好地鍛煉學生的獨立思考能力。

21、 提供與虛實一體綜合網絡管理系統相對應的數字電路實驗指導書供教師教學參考。

★22 提供與實驗指導書相配套的全套實驗電路圖集。

23、在實驗平臺上元器件分類能科學布局，能更好地鍛煉學生的獨立思考能力。

24、提供與虛實一體綜合網絡管理系統相對應的模擬電路實驗指導書供教師教學參考。

★25、提供與實驗指導書相配套的全套實驗電路圖集。

★26、在實驗平臺上，有物聯網硬件檢測系統、STM32管理系統、FPGA可編程模塊系統、無線通信處理模塊等硬件系統組成。

★27、在實驗平臺上，有無線通信天線及系統軟件實現無線通信的發送與接收，實驗真正意義上的虛實一體綜合網絡管理智能化的數字電路實驗平臺。

三、實驗項目

(一）單級共射放大電路實驗

實驗1  晶體管單級共射放大電路實驗

實驗2  放大電路動態指標測量電路實驗

實驗3  差動放大電路實驗

（二）集成運算放大器的線性應用實驗

實驗3  反相比例電路實驗

實驗4  同相比例電路實驗

實驗5  電壓跟隨電路實驗

實驗6  反相加法電路實驗

實驗7  同相加法電路實驗

實驗8  減法電路實驗實驗

實驗9  反相積分電路實驗

實驗10  實用反相微分電路

（三）集成運算放大器的其他應用實驗

實驗11  過零比較器及傳輸特性

實驗12  滯回比較器及傳輸特性

實驗13  窗口比較器及傳輸特性

實驗14  RC正弦波振蕩電路實驗

實驗15  占空比可調的方波電路

實驗16  三角波發生器實驗

實驗17  二階低通濾波器實驗

實驗18  二階高通濾波器實驗

實驗19  二階帶通濾波器實驗

實驗20  二階帶阻濾波器實驗

（四）555定時器及其應用實驗

實驗21  多諧振蕩器電路

實驗22  占空比可調多諧振蕩器電路

實驗23  占空比與頻率可調多諧振蕩器電路

實驗24  單穩態觸發器電路

實驗25  施密特觸發器電路

實驗26  按鍵式開關定時控制器

實驗27  模擬聲響電路

（五）方波一三角波一正弦波函數信號發生器實驗

實驗28 低通濾波器實現正弦波函數信號發生器

（六）電壓／頻率轉換電路實驗

實驗29  電壓／頻率轉換電路

實驗30  電流／電壓轉換電路

實驗30  多級負反饋放大電路

實驗31  負反饋放大電路實驗

實驗32  低頻功率放大電路實驗

實驗33  18OTL應用電路實驗

（七）整流、濾波電路實驗

實驗34  AC12Vx2路全波整流電路實驗

實驗35  AC220V/DC+5V串聯穩壓電路

實驗36  AC220V/DC-5V串聯穩壓電路

實驗37  AC220V/DC5-12V可調穩壓電路

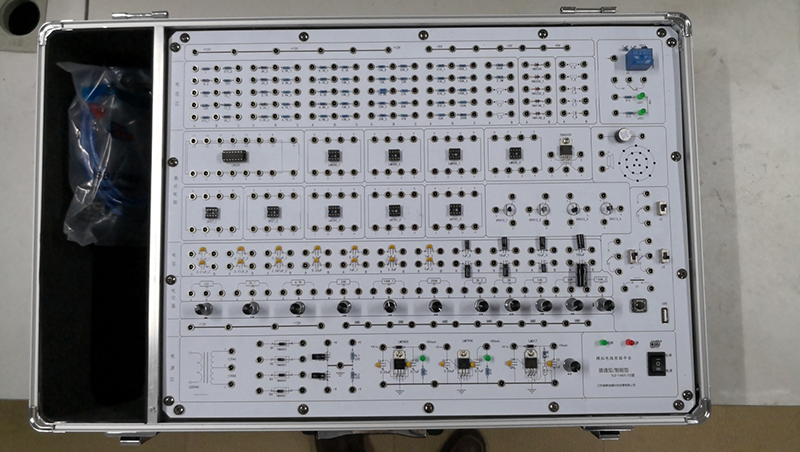

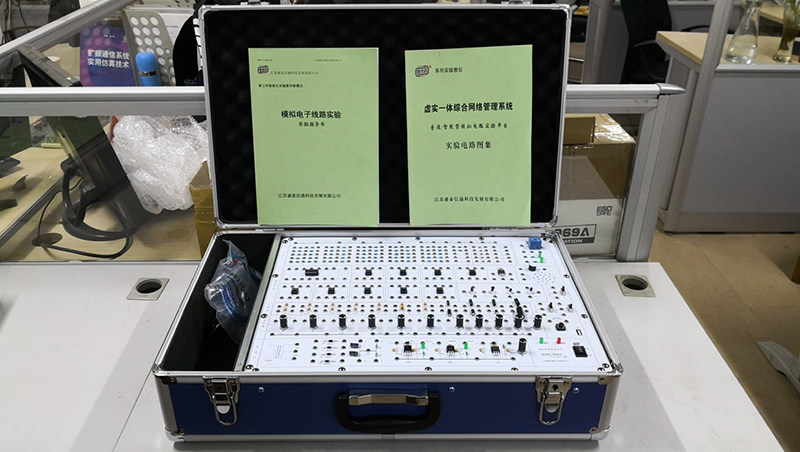

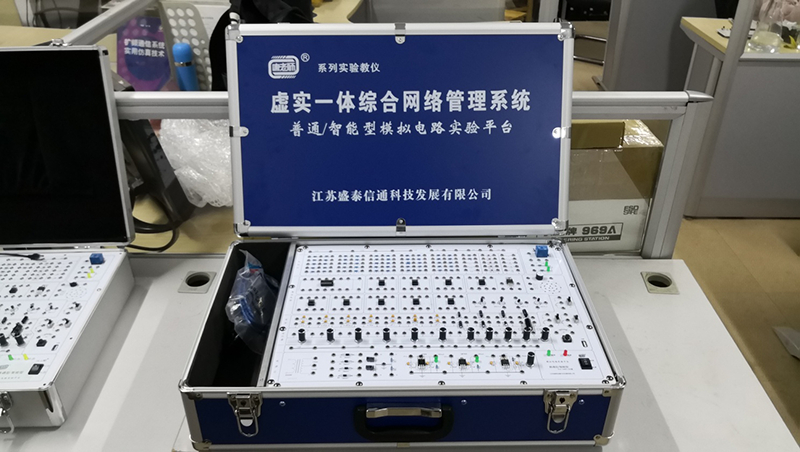

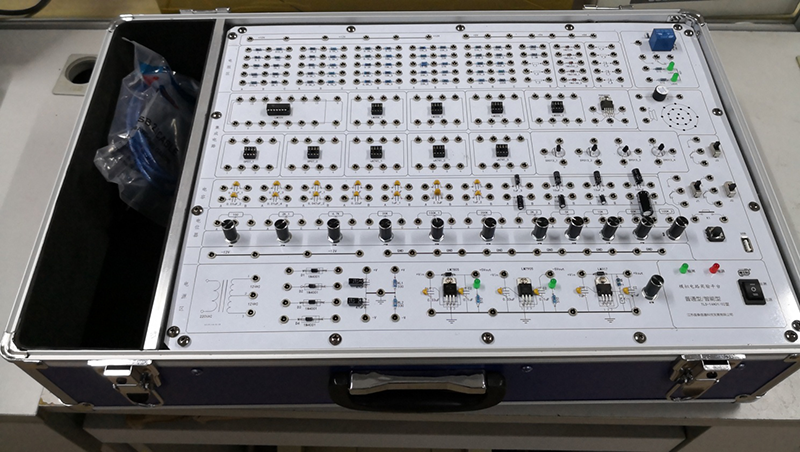

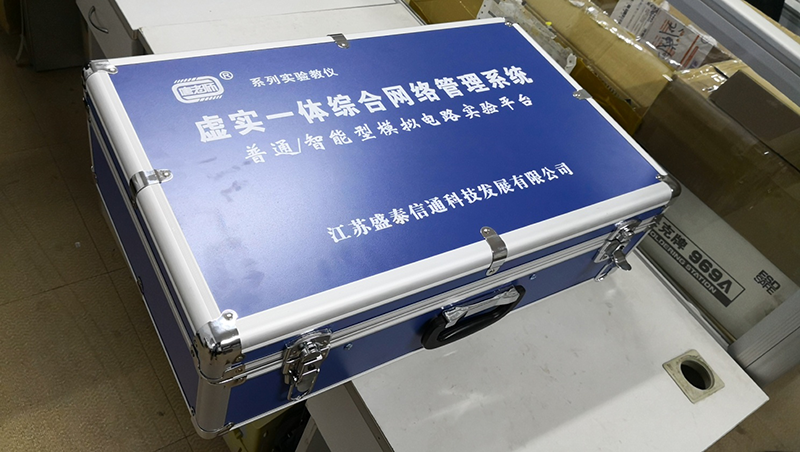

四、實物照片
