一、硬件平臺

（一） 工作電源

1、交流電源輸入：AC220V±10%,50HZ。

  2、直流工作電源輸出：工作電源DCV +5V/2A，均帶有短路保護，且電源帶有短路報警功能，帶有電源發光二極管指示。

3、直流檢測電源輸出：檢測電源DCV +5V/2A，均帶有短路保護，且電源帶有短路報警功能，通過無線通信系統控制該電源的工作狀態，帶有檢測發光二極管指示。

4、直流工作電源應急輸出：在學生實驗遇到特發事件時，能提供應急直流工作電源輸出，不影響學生正常進行實驗。

（二）實驗工作區

1、實驗平臺主板，采樣2mm厚雙面加工技術，美觀大方，堅固耐用。

★2、實驗操作用連線，采樣加粗注塑處理，不易折斷，經久耐用。

3、實驗電阻區：要提供不少于55種不同阻值的電阻，阻值從1歐姆～2.2M。

4、實驗電容區：要提供不少于22種不同容值的電容，容值從0.01UF～100UF。

5、實驗電源區：要提供不少于+5V直流電源電路、-5V直流電源電路、可變可調直流電源電路、變壓器電路、整流電路、直流分壓電路。

6、要提供發光二極管不少于6個，指示不同的工作狀態。

7、要提供實驗電位器不少于12個，可變電阻值從100歐姆～100K。

8、要提供不少于3個撥動開關插件、1個復位按鍵、1個繼電器模組電路。

9、要提供有接觸可靠的324個灰色銅管插孔，可接插大小統一管腳的分立元器件，有電阻、電容、電感、二極管等電子元器件，供學生認識和實驗選用。

10、要提供自鎖緊式涂金插孔、永不氧化，美觀漂亮接觸可靠耐用的DIP8座9個、DIP16座1個、和鎖緊式涂金頭實驗導線20根，插拔更方便，接觸更可靠，使用壽命更長。

11、要能提供1個揚聲器、1個蜂鳴器讓學生將實驗結果和現象直觀聽覺感知出來。

12、要提供接入不少于11種電位器：可調阻值從100歐姆～100K之間。

13、對多種振蕩器、單脈沖觸發器、邏輯筆的管座要提供不少于8個。

14、要提供5種電阻、4種電容、3種電位器、2種三極管等管座不少于33個。

15、要提供讓學生做撥河比賽用的輸出管座不少于4個。

16、要提供給學生實驗時聯接+5V的管座不少于10個。

17、要提供給學生實驗時聯接GND的管座不少于13個。

18、要提供能讓學生做不少于36個實驗的集成電路芯片一套。

19、在實驗平臺上，要能開展的實驗電路靈活、多樣。

20、在實驗平臺上元器件分類要能科學布局，能更好地鍛煉學生的獨立思考能力。

21、 要提供與虛實一體綜合網絡管理系統相對應的智能型數字電路實驗指導書供教師教學參考。

★22 要提供與實驗指導書相配套的全套實驗電路圖集。

23、在實驗平臺上元器件分類要能科學布局，能更好地鍛煉學生的獨立思考能力。

24、 要提供與虛實一體綜合網絡管理系統相對應的智能型模擬電路實驗指導書供教師教學參考。

★25、要提供與實驗指導書相配套的全套實驗電路圖集。

二、實驗項目

(一）單級共射放大電路實驗

實驗1  晶體管單級共射放大電路實驗

實驗2  放大電路動態指標測量電路實驗

實驗3  差動放大電路實驗

（二）集成運算放大器的線性應用實驗

實驗1  反相比例電路實驗

實驗2  同相比例電路實驗

實驗3  電壓跟隨電路實驗

實驗4  反相加法電路實驗

實驗5  同相加法電路實驗

實驗6  減法電路實驗實驗

實驗7  反相積分電路實驗

實驗8  實用反相微分電路

（三）集成運算放大器的其他應用實驗

實驗1  過零比較器及傳輸特性

實驗2  滯回比較器及傳輸特性

實驗3  窗口比較器及傳輸特性

實驗4  RC正弦波振蕩電路實驗

實驗5  占空比可調的方波電路

實驗6  三角波發生器實驗

實驗7  二階低通濾波器實驗

實驗8  二階高通濾波器實驗

實驗9  二階帶通濾波器實驗

實驗10  二階帶阻濾波器實驗

（四）555定時器及其應用實驗

實驗1  多諧振蕩器電路

實驗2  占空比可調多諧振蕩器電路

實驗3  占空比與頻率可調多諧振蕩器電路

實驗4  單穩態觸發器電路

實驗5  施密特觸發器電路

實驗6  按鍵式開關定時控制器

實驗7  模擬聲響電路

（五）方波一三角波一正弦波函數信號發生器實驗

實驗1 低通濾波器實現正弦波函數信號發生器

（六) 電壓／頻率轉換電路實驗

實驗1  電壓／頻率轉換電路

實驗2  電流／電壓轉換電路

實驗3  多級負反饋放大電路

實驗4  負反饋放大電路實驗

實驗5  低頻功率放大電路實驗

實驗6  18OTL應用電路實驗

（七）整流、濾波電路實驗

實驗1  AC12Vx2路全波整流電路實驗

實驗2  AC220V/DC+5V串聯穩壓電路

實驗3  AC220V/DC-5V串聯穩壓電路

實驗4  AC220V/DC5-12V可調穩壓電路

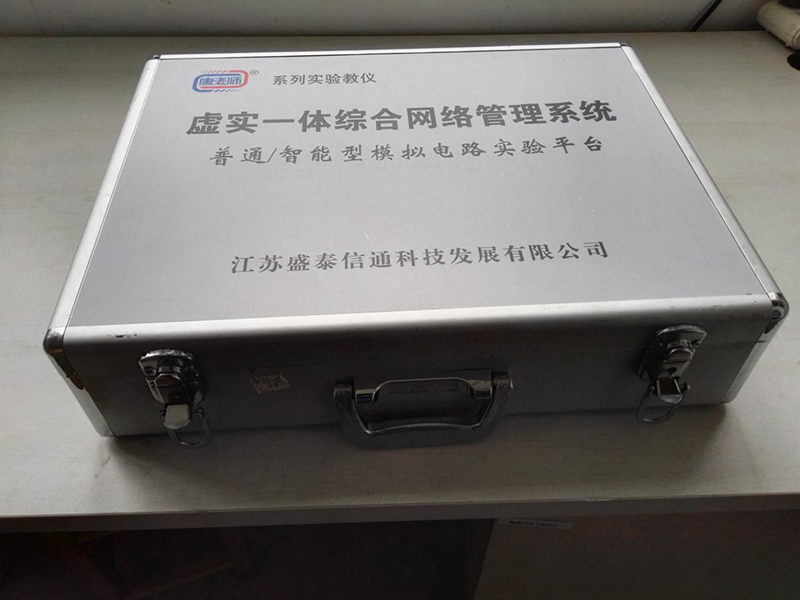

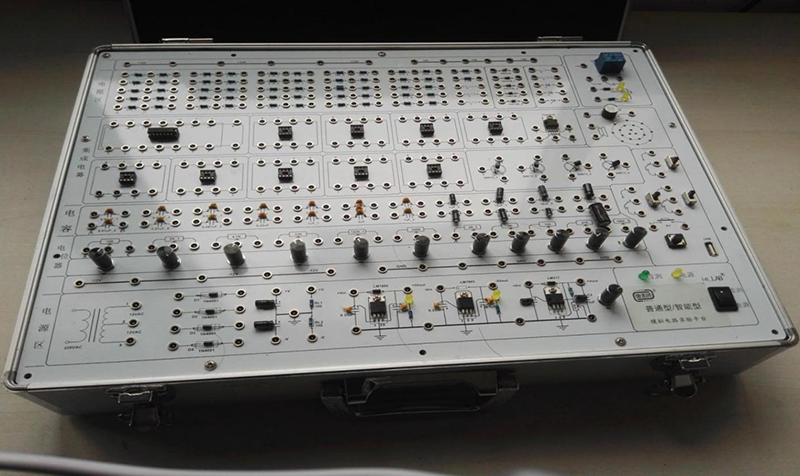

三、實物照片
